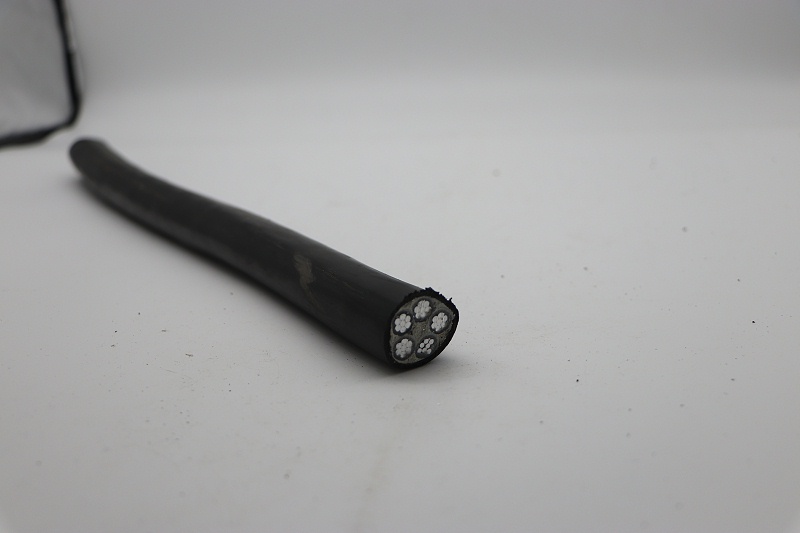

五芯電纜線有哪些規格？

五芯電纜由5根相互絕緣的導線絞合而成，常是三根相線加一根零線和一根接地線，分4+1芯或3+2芯電纜，外有加電纜保護層。那么五芯電纜線有哪些規格呢?下面就請一起來了解一下吧。

　一、什么是五芯電纜線

五芯電纜由5根相互絕緣的導線絞合而成。外有加電纜保護層。常用於：三相五線制中。

三相五線制中五線指的是：3根相線加一根地線一根零線。一般用途最廣的低壓輸電方式是三相四線制，采用三根相線加零線供電，零線由變壓器中性點引出并接地，電壓為380/220V，取任意一根相線加零線構成220V供電線路供一般家庭用，三根相線間電壓為380V，一般供電機使用。

二、五芯電纜線有哪些規格

1、交聯聚乙烯絕緣聚乙烯護套電力電纜 4+1芯標稱截面積為120mm2，中性線截面積為70 mm2;

2、交聯聚乙烯絕緣聚乙烯護套耐火電力電纜 4+1芯 標稱截面積為35mm2，中性線截面積為16 mm2;

3、交聯聚乙烯絕緣聚乙烯護套耐火電力電纜 5芯 標稱截面積為6mm2;

4、銅芯聚氯乙烯絕緣電線，標稱截面積為10mm2;

5、銅芯聚氯乙烯絕緣耐火電線，單芯 標稱截面積為6mm2;

6、銅芯聚氯乙烯絕緣阻燃電線，單芯 標稱截面積為4mm2;

7、銅芯聚氯乙烯絕緣阻燃電線，單芯 標稱截面積為2.5mm2;

8、銅芯聚氯乙烯絕緣耐火電線，單芯 標稱截面積為2.5mm2。

　三、五芯電纜線的分類

1、三相五線制

三相五線制中五線指的是：三根相線加一根零線和一根接地線。一般用途最廣的低壓輸電方式是三相四線制，采用三根相線加零線供電，零線由變壓器中性點引出并接地，電壓為380/220V，取任意一根相線加零線構成220V供電線路供一般家庭用，三根相線間電壓為380V，一般供動力使用。人們常常把TN-S系統說成三相五線制，其實是錯誤的，按照國家規范JGJ46-2005施工現場臨時用電安全技術規范中9.14條中說明，三相五線制是錯誤的說法，只能說是五芯線纜。

2、三相四線制

三相四線制：三根相線加一根零線

3、區別

三相五線制比三相四線制多一根地線，用于安全要求較高，設備要求統一接地的場所。

　四、為什么要用五芯電纜

五芯電纜適用于TN-S和TN-C-S系統(我國早期稱為三相五線制)，其中三線為工作線(L1/L2/L3或A/B/C)，一線為中性線(N(網)或中性線)，另一線為保護線線(PE/E或地線)。與TN-C或TT系統相比，TN-S和TN-C-S的零線取自變壓器中性點，可以減少不平衡電流對電路的影響。PE線和N線分開，避免三相不平衡時保護線起電，N線可配漏電保護器。因此，目前所有民用電氣系統和大多數工業電氣系統都采用TN-C-S或TN-S系統。

四、使用五芯電纜原則

施工現場專用的中性點直接接地的電力系統中，必須實行TN-S三項五線制供電系統。電纜的型號和規格要采用五芯電纜。為了正確區分電纜導線中的相線、相序、零線、保護零線，防止發生誤操作事故，導線的顏色要使用不同的安全色。L1（A）、L2（B）、L3（C）相序的顏色分別為黃、綠、紅色；工作零線N為淡藍色；保護零線PE為綠/黃雙色線，在任何情況下都不準使用綠/黃雙色線做負荷線。

總之，施工現場臨時用電，要嚴格按照規范要求，采用TN-S三項五線制系統，實行三級配電兩級保護，做到“一機、一閘、一漏、一箱”，消除事故隱患，切實保證施工安全。
