1、用途
根據用戶的實際需要，以及有關電氣設計人員所提供的寶貴意見， 鄭州電纜廠-河南太平洋線纜成功的開發了新型FZ-NG-A(FZ-BTLY)防火分支電纜，該電纜防火、防水性能優異，不管是電纜本體還是分支體均能滿足BS6387C、W、Z要求，防火分支電纜在工地一次性敷設安裝,簡單方便，生產工藝簡單可靠、成本低，該電纜主要應用于工廠、中高層建筑等照明和動力電纜。

2、型號及名稱
型號：FZ-NG-A(FZ-BTLY)
額定電壓：0.6/1KV
規格：單芯
主線芯：16-300mm2
分支線芯：6-150mm2

3、FZ-NG-A(FZ-BTLY)型號說明
(1)產品代號
N:耐火
G:隔離
A：950-1000℃ (3小時)
FZ:分支
(2)產品表示示例
例如:
FZ-NG-A(FZ-BTLY)防火分支電纜，額定電壓0.6/1kV，1 芯，主線芯截面70mm2,分支線芯截面25mm2,
表示為: FZ-NG-A 0.6/1kV 1X70/1X25mm2

3、產品特性及優勢

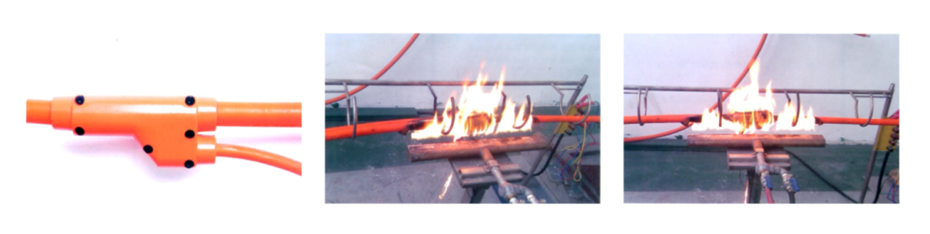

(1)耐火性能:
電纜本體和分支體均可通過BS6387三項考核C、W、Z，提升耐火性能:
①950-C火焰下持續通電180min不擊穿（C)
②650°C火焰下15min后承受15min的水噴淋不擊穿（W)
③950°C火焰下承受15min的敲擊振動而不擊穿（Z)
(2)電壓等級:
FZ-NG-A(FZ-BTLY)防火分支電纜的電壓等級可以達到0.6/1kV,BTTZ電纜高達750V。
(3)安裝方便:
FZ-NG-A(FZ-BTLY)防火分支電纜與傳統電纜生產技術相結合，使電纜的安裝敷設更加方避免了礦物絕緣電纜(BTTZ)經常遇到的分支箱安裝敷設的問題。
(4)防輻射、安全性高:
FZ-NG-A(FZ-BTLY)防火分支電纜中應用的無機材料，耐輻射?？杀ＷC電纜具有穩定性、壽命耐久性等特點。
(5)節能環保:
FZ-NG-A(FZ-BTLY)防火分支電纜線芯工作溫度低于其他類型的電纜，因此在工作中線損低、能源浪費，而電纜的材料為無機型，可以達到環保的要求。

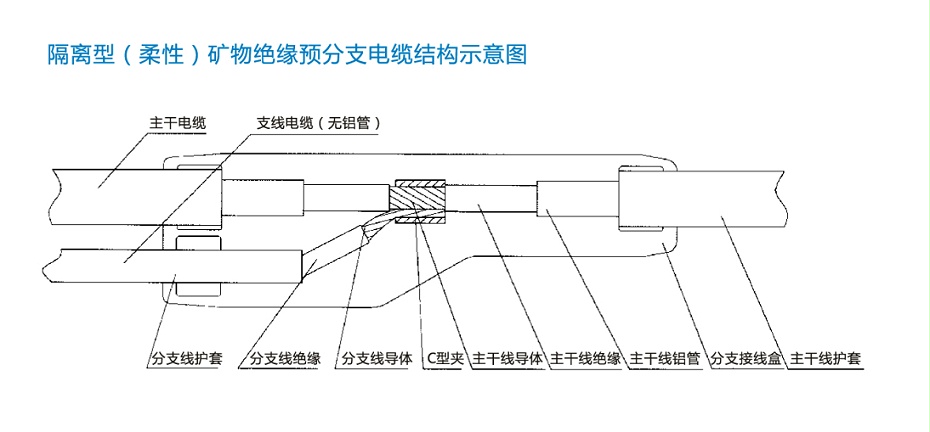

4、FZ-NG-A(FZ-BTLY)防火分支電纜結構示意圖

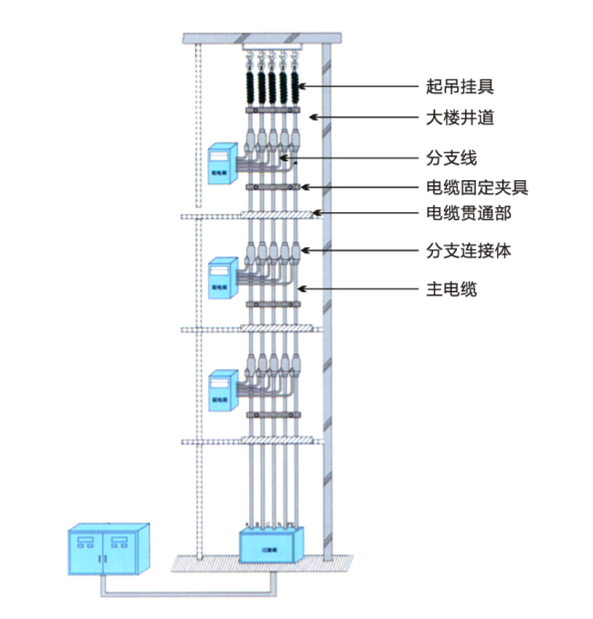

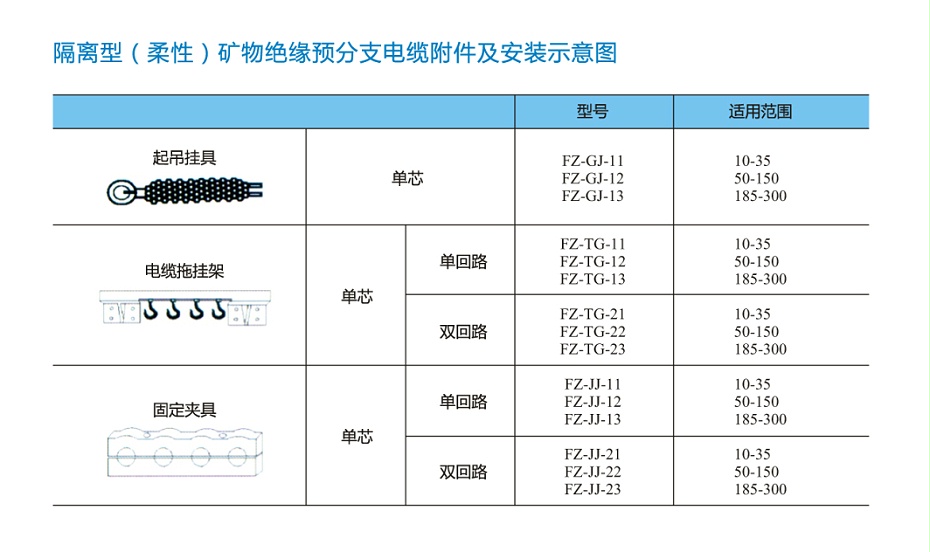

5、FZ-NG-A(FZ-BTLY)防火分支電纜附件及安裝示意圖

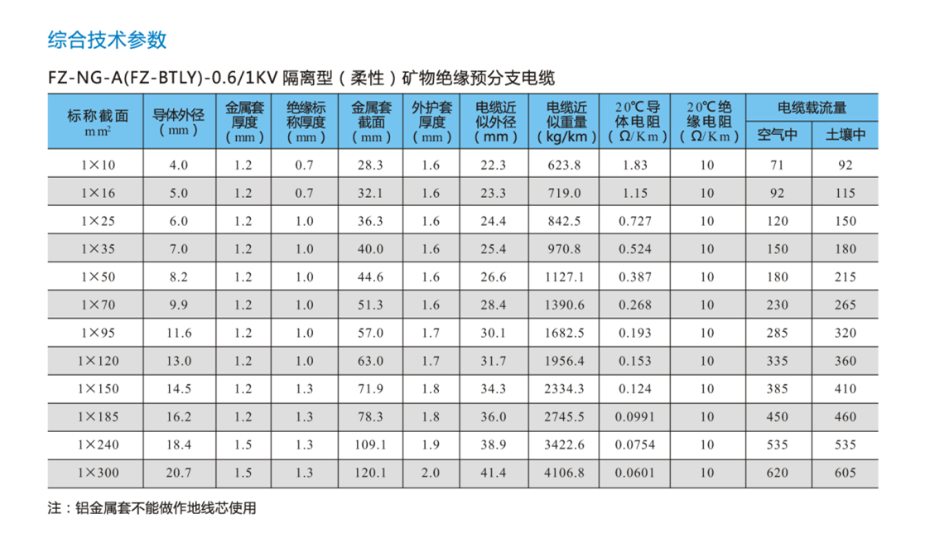

6、FZ-NG-A(FZ-BTLY)防火分支電纜基本參數

產品特點/ product characteristics

高精度無氧銅

防火分支電纜導體采用無氧銅，確保導電性能，嚴格執行相關標準。

米數無限制 接頭少

克服了電纜米數短、接頭多所帶來的一系列弊端，降低投資成本、提升安裝速度，確保產品穩定運行

防火耐溫載流量大

以銅護套包裹銅導體芯線，并以氧化鎂粉末為無機絕緣材料隔離導體與護套的電纜

實地測量 按需定做

電纜廠家現場測量、按需定做多芯礦物絕緣預分支電纜，多種型號可選。
